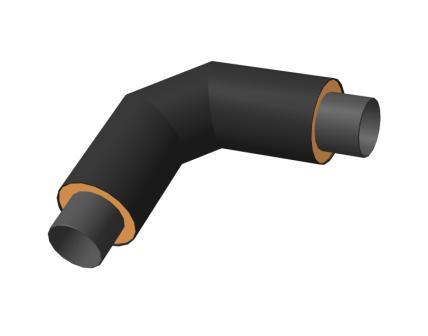

Отвод стальной с тепловой изоляцией из пенополиуретана с защитной оболочкой из полиэтилена (30,45,60,90гр.)

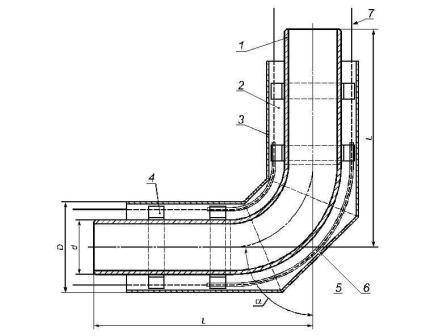

1-стальная труба; 2 – Изоляция ППУ; 3 – оболочка; 4 – центрирующаяопора; 5 – стальной отвод; 6 – электроизоляционная трубка; 7 – проводник-индикатор системы ОДК (показан условно)

Наружный диаметр стального отвода d	Наружный диаметр изоляции по полиэтиленовой оболочке D		Угол а1
	Наружный диаметр изоляции по полиэтиленовой оболочке D		90°	60°	45°	30°
	Тип 1	Тип 2	L
32	125	—	1000	1000	1000	1000
38	125	—
45	125	—
57	125	140
76	140	160
89	160	180
108	180	200
133	225	250
159	250	280
219	315	355
273	400	450
325	450	500	1050	860	786	720
426	560	630	1100	889	807	734
530	710	—	1200	946	848	761
630	800	—	1200	945	848	761
			1280*	1014	911*	819
720	900	—	1370*	1066	948*	843
820	1000	1100	1470*	1073*	990*	820*
920	1100	1200	1570*	1132*	1032*	846*
1020	1200	—	1620*	1189*	1022*	874*
