Трубы стальные теплоизолированные пенополиуретаном в полиэтиленовой защитной оболочке для нефтепроводов, ТУ 5768-005-47114136-02

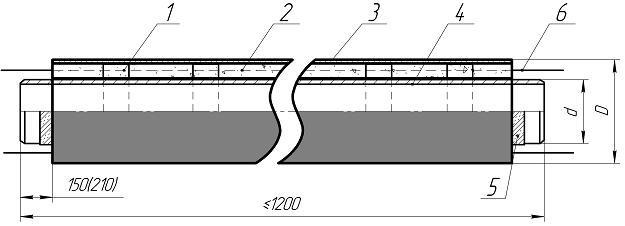

1- центрирующая опора; 2 ― изоляция из пенополиуретана; 3 - труба-оболочка из полиэтилена
4 - стальная труба; 5 - антикоррозионное покрытие; 6 - проводники индикаторы системы ОДК
Значения толщины теплоизоляционного слоя
Наружный диаметр стальной трубы, d
Полиэтиленовая труба-оболочка
Наружный диаметр, D
Толщина стенки, S
Толщина теплоизоляции*) (справ.)
57
125+4
2,5
31,5
140+4
3
38,5
76
140+4
3
29
160+5
3
39
89
160+5
3
32,5
180+5
3
42,5
108
180+5
3
33
200+6
3,2
42,8
114
200+3
3,2
39,8
250+6
3,9
64,1
159
250+7
3,9
41,6
280+8
4,4
56,1
219
315+
4,9
43,1
355+10
5,6
62,4
273
400+12
6,3
57,2
450+13
7
81,5
325
450+13
7
55,5
500+14
7,8
79,7
426
560+16
8
58,2
630+18
9,8
92,2
По требованию заказчика при наличии проектных обоснований толщина теплоизоляции может быть скорректирована путем подбора другого наружного диаметра оболочки из таблицы.
Противокоррозионный окрасочный состав ВД-КЧ-1ФА, используемый для защиты стальной трубы для нефтепроводов, представляет собой водную дисперсию, включающую ортофосфорную кислоту и её кислые соли, наполнители (тальк, каолин), пигменты (окислы железа, титана, хрома, охра, сажа и др.) полимерный пленкообразователь и специальные добавки.
